Altyapı Tespiti İçin Jeoradar ve EM Dedektörlerinin Entegre Kullanımı
Giriş: Yeraltı Haritalama Neden Önemlidir?
Yeraltı altyapı haritalama, modern inşaat projelerinin temel taşlarından biridir. Su, elektrik, doğalgaz, telekomünikasyon ve kanalizasyon gibi altyapı hatlarının yerini doğru bir şekilde belirlemek, inşaat ve onarım süreçlerini büyük ölçüde kolaylaştırır. Yeraltındaki altyapı sistemlerinin tespiti, hem yeni projeler hem de mevcut altyapıların bakım ve onarımı açısından hayati öneme sahiptir. Bu yazıda, yeraltı altyapı haritalama sürecinde kullanılan iki önemli teknoloji, Jeoradar (GPR) ve Elektriksel Manyetik (EM) dedektörlerinin nasıl entegre bir şekilde çalıştığına odaklanacağız.
Kullanılan Teknolojiler: Jeoradar ve EM Dedektörleri Jeoradar (GPR)
Jeoradar, yeraltındaki nesneleri tespit etmek için yüksek frekanslı radar dalgaları kullanır. Radar dalgaları, yeraltına gönderilir ve geri dönen sinyaller analiz edilerek yeraltındaki yapıların boyutu, şekli ve derinliği hakkında bilgi edinilir. GPR, genellikle boru hatları, kablolar, boşluklar ve çatlaklar gibi yeraltı yapılarını tespit etmek için kullanılır.
Elektriksel Manyetik (EM) Dedektörler
EM dedektörleri, yeraltındaki metalik ve iletken nesneleri tespit etmek için elektromanyetik alanlar kullanır. Bu teknoloji, özellikle metal borular, kablolar ve diğer iletken altyapı hatlarını bulmak için idealdir. EM dedektörleri, jeoradarın tespit edemediği bazı nesneleri bulmada oldukça etkili olabilir.
Jeoradar ve EM Dedektörlerinin Birlikte Kullanımı
1. Hızlı ve Doğru Veri Toplama
Jeoradar ve EM dedektörleri, yeraltındaki farklı materyalleri tespit etmede farklı yeteneklere sahiptir. Jeoradar, su boruları, beton yapılar ve boşluklar gibi maddeleri tespit ederken, EM dedektörleri metalik nesneleri (özellikle metal borular ve kablolar) bulmada çok etkilidir. Bu iki teknolojinin birleşimi, daha kapsamlı ve doğru veri sağlar. Birlikte kullanıldıklarında, her iki cihaz da birbirini tamamlar ve daha geniş bir yelpazede tespit yapılabilir.
2. Veri Entegrasyonu ve Haritalama
Jeoradar ve EM dedektörlerinden elde edilen veriler, özel yazılımlar kullanılarak birleştirilir. Bu yazılımlar, yeraltı haritalarını oluşturur ve altyapı hatlarının tam yerini belirler. Hem GPR hem de EM verileri, detaylı 3D modeller oluşturulmasında kullanılır. Bu modeller, yeraltındaki tüm altyapı hatlarını ve potansiyel sorunlu bölgeleri açık bir şekilde gösterir.
3. Veri Kalitesinin Artırılması
İki teknolojinin entegrasyonu, veri kalitesini artırır. Jeoradar, yeraltındaki yapıların şekli ve boyutları hakkında hassas bilgi sağlarken, EM dedektörleri, elektriksel iletkenlikten faydalanarak metal altyapıları hızlıca tespit edebilir. Bu kombinasyon, daha az hata payı ve daha güvenilir sonuçlar elde edilmesini sağlar.
Yeraltı Altyapı Haritalama Süreci
1. Hazırlık ve Planlama
Altyapı haritalama süreci, doğru hazırlık ve planlama ile başlar. İlk adım, haritalama yapılacak alanın haritasının çıkartılması ve hangi altyapıların tespit edileceğinin belirlenmesidir. GPR ve EM dedektörleri ile yapılacak tarama için uygun alanlar seçilir ve cihazların kurulumları yapılır.
2. Veri Toplama

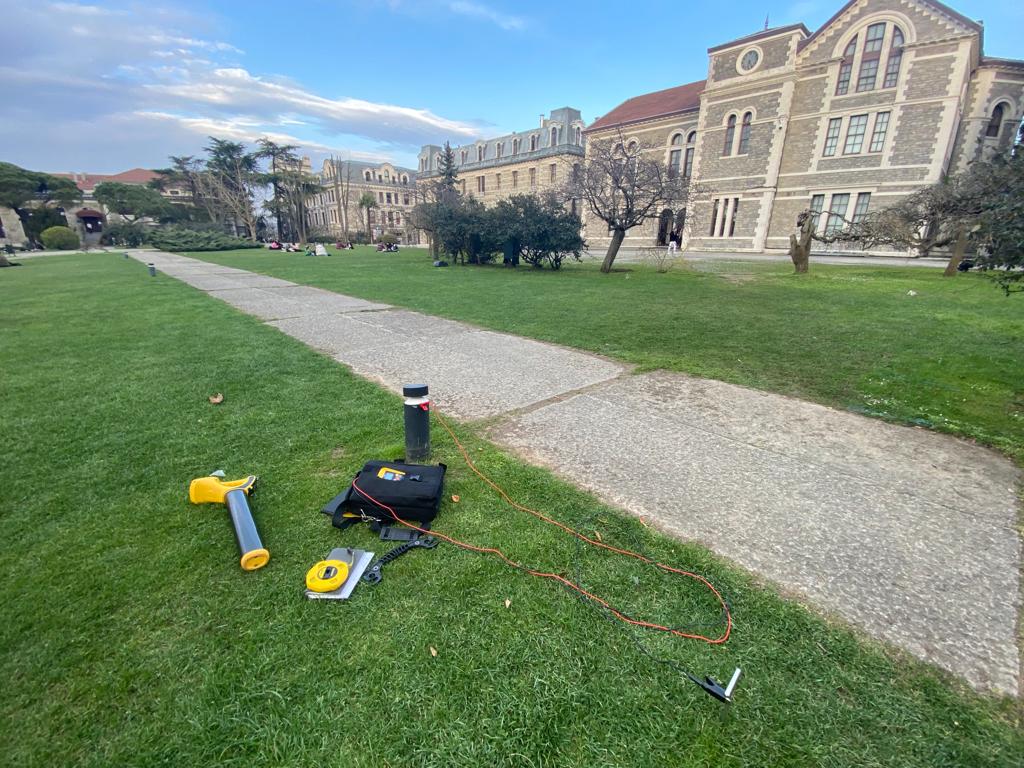

Veri toplama aşamasında, jeoradar ve EM dedektörleri kullanılarak yeraltındaki yapılar taranır. Jeoradar, genellikle yüzeyden belirli bir derinliğe kadar veri toplar, EM dedektörleri ise metalik nesneleri tespit etmek için kullanılır. Tarama sırasında, her iki cihaz da belirli bir rotada ilerleyerek, tüm alanı tarar.
3. Veri Analizi ve Harita Çıkartma
Toplanan veriler, bir bilgisayar sistemine aktarılır. Burada, jeoradar ve EM dedektörlerinden gelen sinyaller analiz edilir ve birleştirilir. Sonuç olarak, yeraltındaki altyapı hatlarının konumlarını ve derinliklerini içeren ayrıntılı bir harita oluşturulur. Bu harita, inşaat veya onarım projelerinde kullanılmak üzere son kullanıcıya sunulur.
4. Veri Doğrulama ve Sonuçların Raporlanması
Harita oluşturulduktan sonra, sonuçların doğruluğu çeşitli kontrol yöntemleri ile doğrulanır. GPR ve EM verileri arasında çelişkiler varsa, bu çelişkiler çözümlenir. Son olarak, tüm veriler rapor haline getirilir ve proje sahibiyle paylaşılır.
GPR ve EM Dedektörlerinin Avantajları ve Sınırlamaları
Avantajlar
- Hızlı ve Hassas Tespit: Her iki teknoloji de yeraltındaki altyapıları hızlı ve doğru bir şekilde tespit eder.
- Çevre Dostu: Bu yöntemler, yer altına zarar vermeden veri toplar, çevreye zarar verilmez.
- Daha Az Maliyet: Geleneksel kazı yöntemlerine göre daha az maliyetli ve daha az zaman alıcıdır.
Sınırlamalar
- Sınırlı Derinlik: GPR, bazı zeminlerde yeterli derinlikte veri sağlayamayabilir.
- Su ve Metal Karışıklığı: Suya doygun zeminlerde veya büyük metal nesnelerin bulunduğu alanlarda doğruluk düşebilir.
Sonuç: GPR ve EM Dedektörlerinin Geleceği
Jeoradar ve EM dedektörlerinin entegrasyonu, altyapı tespiti alanında devrim yaratmaktadır. İki teknolojinin birlikte kullanılması, daha doğru, hızlı ve güvenilir sonuçlar elde edilmesini sağlar. Bu yöntemlerin ilerleyen yıllarda daha da gelişmesi ve daha hassas hale gelmesi bekleniyor. Ayrıca, veri entegrasyonu ve 3D modelleme teknolojilerinin daha yaygın hale gelmesi ile birlikte, yeraltı altyapı haritalama süreçleri çok daha etkin bir hale gelecektir.
